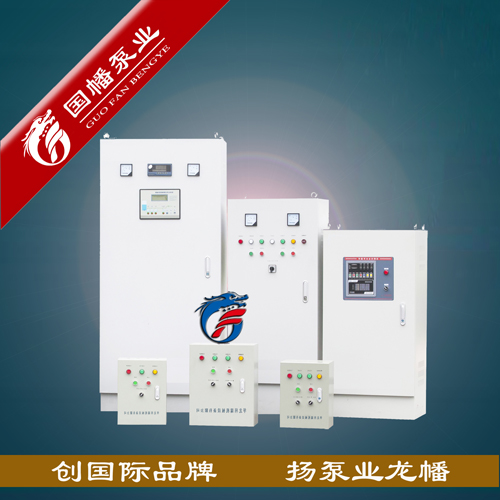

GFK电气控制柜选型提示
1、按水泵的用途来确定控制类型
●未标注:液位控制。用于高位水箱供水,当储水池低水位停泵,高位水箱高水位时
关泵,底水位时开泵。使用本型配备意大利技术生产的高性能KEY浮球开关,能可靠实现按液位高、底的变化自动控制给、排水泵的开停机。也可配用其它液位控制器。
●P型:压力控制,用外接电接点压力表或压力控制器,可实现按管网压力的变化自
动开泵、关泵。本型大量应用于生活给水及消防增压系统,应用范围极为广泛。
●T型:温度控制。外接温度控制器,根据设定的温度范围开泵或关泵,应用于恒温、
热交换系统。
●S型:根据定时需要控制水泵的开启和关闭,适用于各种定时或有规律的间隔工作
方式的控制。
●X型:消防专用型。本型按国家消防规范设计,消防、喷淋泵的启动可有:1.机箱面
板手动;2.各消火栓或压力开关启动;3.消防中心DC24V启动。并有输至消防中心的泵停、开的信号接点作指示用。
●K型:空调水泵控制。本型是专为空调水泵设计的配套产品。水泵开启由手动或控
制中心联动操作,水泵运行时输出一个供制冷机组开机的控制接点条件,实现必须先开泵,后开空调的控制程序,确保安全运行。
●L型:潜水式排污专用型。根据潜水泵的特点,本型除主回路短、缺相、过载保护以
外还具有泵体漏水保护电机定子绕阻过热保护及漏电保护。
2、确定控制柜所控制水泵台数,即多泵控制工作模式
●单控用“1”表示
●一控二(一用一备)用“2”表示
●一控三(二用一备)用“3”表示
●一控四(三用一备)用“4”表示
3、按主用泵和备用泵运行方式不同来确定切换方式
●未标注:普通型
开机前用手动开关选择主用泵和备用泵。主用泵故障后,备用泵自动投入,一般主备泵控制均可采用此方式。
●As: 定时自动切换/手动切换
适用于主、备泵需要定时交换的场合,使长期连续工作时间均分于主、备泵,常规切
换时间为8/12小时选择型。当不需要定时自动切换时,可用开关转为手动切换方式来选择主、备泵,本型具有备泵自投功能。
●Ac:交替自动切换/手动切换适用于主、备泵需要轮流工作的场合,每启动一次,主、
备泵交换一次。在不需要交替时,也可用转换开关转为手动切换方式来选择主、备泵。本型具备泵自投功能(消防、喷淋主泵不能选此运行方式)。
4、一般电机功率为15KW以下的水泵采用直接启动。
●Z:150kw以上的排污泵,一般采用自耦降压或软启动。消防、喷淋泵亦多选用此启动方式
●Y:其型号150kw以上的水泵若无特殊要求,一般采用Y-△降压方式启动。
四、术语解释
▲手动起停:人工操作面板开关起停设备;
▲自动起停:由系统传感器(浮球、电接点压力表等)或控制中心起停设备;
▲远程起停:异地开关(手动拉)起停设备;
▲手动交替:由面板选泵开关选择主用泵和备用泵;
▲定时交替:适用于连续工作制,主泵、备泵按设备时间间隔交替轮换工作,使连续工作时间均分于主、备泵;
▲自动交替:适用于连续工作制,主泵、备泵按设备的起停此数自动递次交替,使各泵均匀运行;
▲备泵自投:当主用泵故障时,备用泵自行投入运行。
五、SBK电气控制柜的结构
控制柜结构分为回路部分、控制回路、外接附件部分。
主回路:指电源输入经过断路器、接触器主触头、热继电器主回路到输出端子(接电机)的回路。
控制回路:从信号接受到完成接触器接通或分断的控制回路、保护电路以及显示电路。
外接附件:高密封浮球开关、电接点压力表、温度表等,为实现自动工作方式的信号元件。
六、适用环境的要求
安装环境必须符合以下要求:
▲海拔高度≤2000米;
▲环境温度<+400C;
▲环境无爆炸危险的介质,无足以腐蚀金属和破坏绝缘的潮湿气体及尘埃,月平均最大湿度≤90%(250C);
▲垂直安装斜度≤50;
