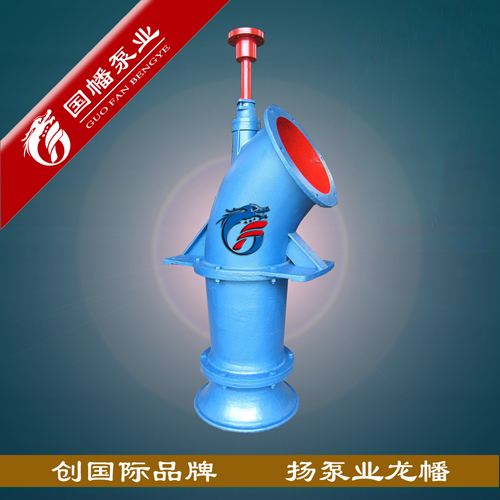

轴流泵
产品分类: 排污系列
使用领域:污水处理厂、生活污水、防汛排水、灌溉、工厂排污系统
适用介质:污水
设备材质:铸铁、铸钢、不锈钢
设备承压:1.0MPa
IP55YE2二级能效
在线咨询400-6886-390
产品介绍
规格参数
  • 产品概述:

         ZLB型系列轴流式水泵具有流量大、扬程低等特点,可输送温度不超过50的清水及物理化 学性质类似水的其它液体。中小型轴流泵广泛用于农田排灌,城市给排水,热电站输送循环水、 船坞升降水位、水产养殖、盐场吸送池水及其它水利工程。大型轴流泵主要用于大面积农田排灌、跨流域调水和低洼地区、湖区大面积排水。



    型号说明:

         ZLDBHLDB型泵均系立式、单基础长轴水泵,具有流量大,效率高,汽蚀性能好等特点。 可输送温度不超过60的清水或物理,化学性质类似于水的其它液体。ZLDBHLDB型泵的泵 体与电机直联,安装在一个基础上,可将泵体从基础孔中吊出和吊人,具有安装检修方便、节省 下程造价等显著优点,可广泛应用于农田水利设施、城市给排水、跨流域凋水、热电站输送循环 水、船坞升降水位、水产养殖、盐场吸送池水及其它水利程。其中HLDB型立式单基础混流泵特适合于水位变化较大,扬程要求较高的场合使用。



    说明:ZLDB.HLDB产品均为通用规格产品,对于大径、特殊规格产品,我厂愿为用户作专门设计, 提供用户满意的产品。





    结构说明:

         ZLB型轴流泵为立式结构,主要由泵体部分和传动部分组成。

         泵休部分主要由进水喇叭、叶轮部件、导叶休、橡胶轴承、泵轴、出水弯管、填料密封件等组成。

         叶轮部件由叶轮座、叶片、压紧螺母组成,出厂前经静平衡校验。当用户需要调节叶片安装 角度时,可卸下叶轮部件,松开压紧螺母,转动叶片(如有缝螺钉需拆下)使叶片基准线对准叶轮 座上相应的角度刻线,然后拧紧螺母。用户订货时如无特殊说明,出厂时叶片安装角均为0°,用户可根据工作性能曲线及工作性能参数表自行调整。

         泵轴用优质碳素结构钢(45)制成,轴颈表面镀硬铬,以提髙耐磨抗蚀性能。泵轴的径向支 承由上、下两只橡胶轴承来承担,起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶 轴承,泵出水后方可停止。

          在出水弯管轴孔处采用填料密封,填料函、填料(油浸石棉盘根)、填料压盖组成。
