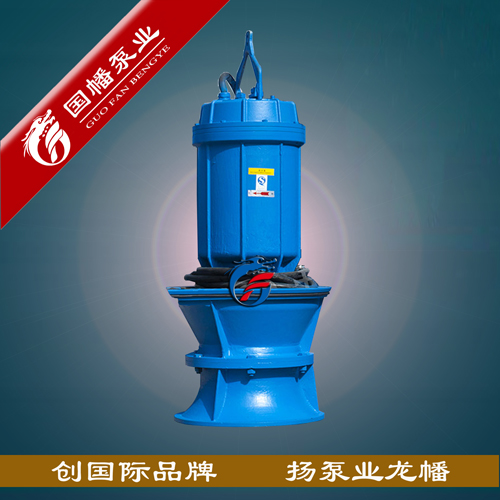

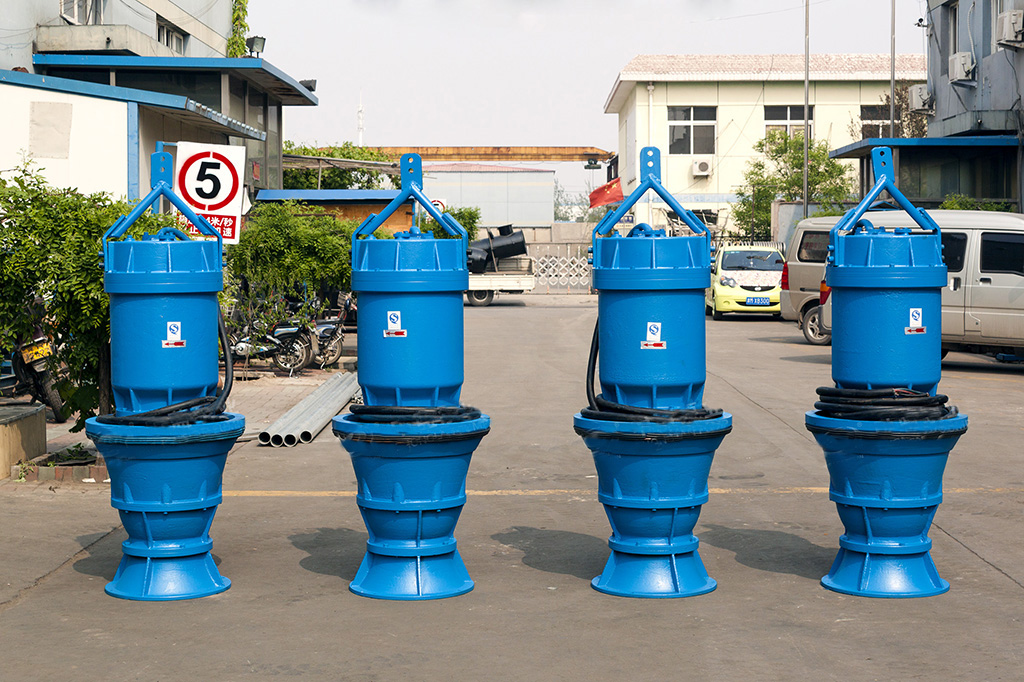

潜水轴流泵
产品分类: 排污系列
使用领域:污水处理厂、生活污水、防汛排水、灌溉、工厂排污系统
适用介质:污水
设备材质:铸铁、铸钢、不锈钢
设备承压:1.0MPa
IP55YE2二级能效
在线咨询400-6886-390
产品介绍
规格参数
  • 一.轴流泵的产品概述:
      QZ系列潜水轴流泵是利用叶轮在水中旋转时产生的推力将水提升的,这种泵由于水流进入叶轮和流出导叶都是沿轴向的,故称轴流泵。
      轴流泵按泵轴的安装方式分为立式、卧式和斜式三种,它们的结构基本相同。目前使用较多的是立式轴流泵。主要零部件有:喇叭管、叶轮、导叶体、出水弯管、轴和轴承、填料函等。
    进出水流道安装方式
       1. 进水流量:按样本外形安装图推荐形式,泵在液体中最小淹没深度应大于图中值。
       2. 出水方式:拍门或其他方式。
       3. 安装方式:弯管悬吊、井筒悬吊、混凝土研制井筒式。
       电机
       潜水电机
       功率等级:电气性能指标符合GB756
       防护等级:IP68
       冷却方式:ICWO8A41
       基本安装形式:IM3013
       电压等级:≤355kw、电压为380V或660V
       >355kw、电压为380V、660V、6Kv、10kV
       绝缘等级:F
       额定频率:50Hz
       电缆长度:10m
       轴封
       设有两道或三道机械密封。第一道与水直接接触的机械密封一般为碳化硅,第二、第三道一般为石墨对碳化硅。
       防漏保护
       QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时,传感器发出警报或停机,并保留故障信号。
       过热保护装置
       潜水电机绕组中设有过热保护器,当温度超过规定时,发出信号或停机。
       转向
       从电机上方看,叶论顺时针方向旋转。

    二.轴流泵的应用范围

      QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。

    三.轴流泵的工作条件

      不超过50℃的清水及类似清水的其他液体。

    四.轴流泵的结构解剖图

    轴流泵的结构解剖图

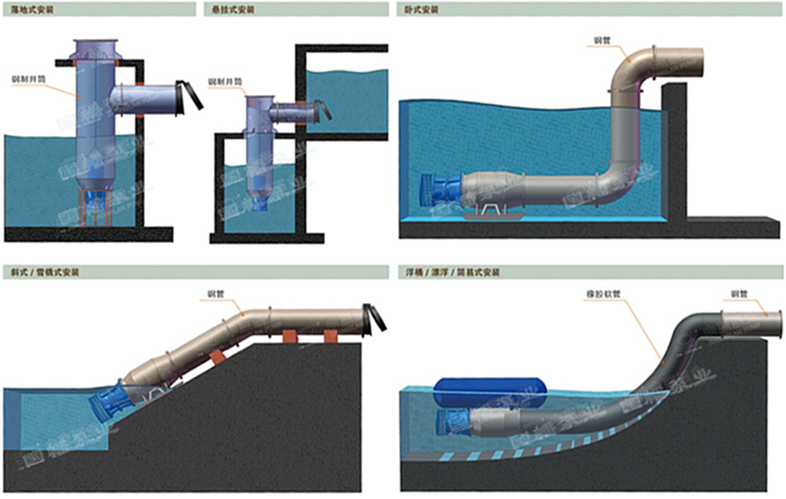

    五.轴流泵的安装型式


    轴流泵的订货须知:
    一、请提供以下详细数据:①轴流泵的产品名称与型号②轴流泵的口径(mm)③轴流泵的扬程(m)④轴流泵的流量⑤轴流泵的电机功率(KW)⑥轴流泵的转速(r/min)⑦轴流泵的电压〔V〕⑧轴流泵的吸程(m)⑨轴流泵是否带附件,以便我们的为您正确选型。
